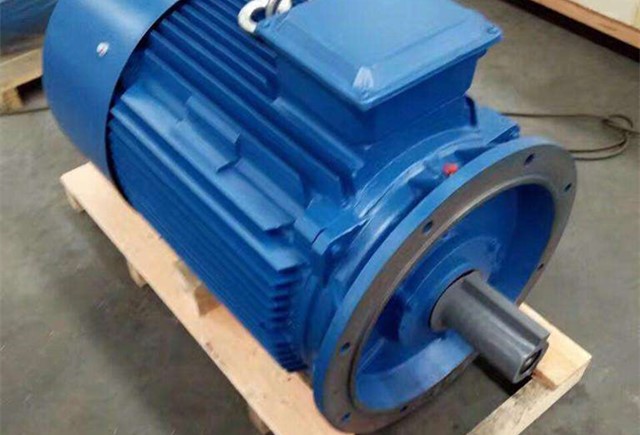

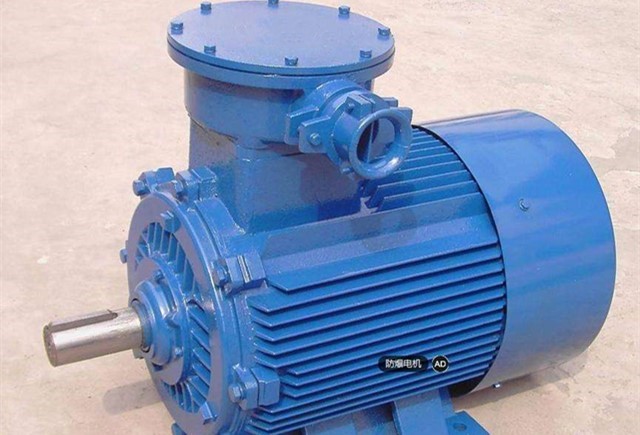

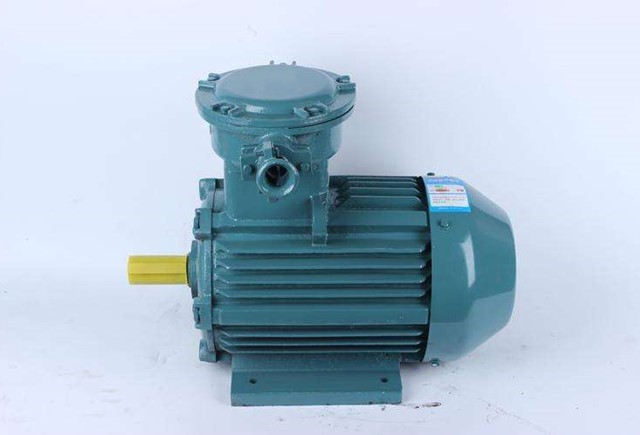

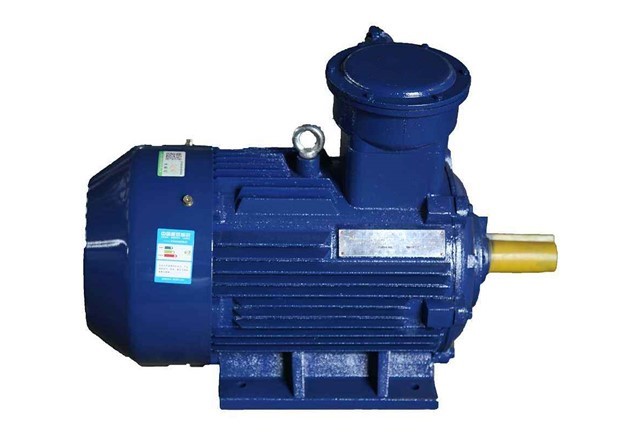

¿Están encontrando motores de cinta transportadora asíncrona a prueba de explosiones de alta calidad? SKE puede suministrarle motores asíncronos para cinta transportadora a prueba de explosiones de la serie YB3.
El motor transportador a prueba de explosiones Yb3 se usa ampliamente en minas de carbón, plantas de cemento, plantas de energía térmica, plantas de cokling, plantas de fabricación de papel, etc., donde se requiere prevención de explosiones.
Características del motor de cinta transportadora asíncrona a prueba de explosiones
① Adecuado para dt75,dⅡAT4,dⅡBT4,dⅡCT4, etc.;
② El nivel de protección de la carcasa del motor es de hasta IP55;
③ Métodos de enfriamiento: IC410、IC411;
④ Clase de aislamiento f y larga vida útil;
⑤ Estructura de fundición de aluminio, funcionamiento del motor estable, vibración pequeña y bajo nivel de ruido;
Voltaje de operación del motor del transportador de correa a prueba de explosiones
① Tensión nominal: 380,660,1140,380/660,660/1140V。(DIY)
② Frecuencia nominal: 50HZ/60HZ
③ Trabajo: S1—Trabajo continuo
④ Condición ambiental: la altitud no supera los 1000 m, y la temperatura del aire ambiente cambia con las estaciones, que es un ambiente interior de - 20 ~ + 40 ℃.
Motor technical parameters table | |||||||||||||||
Type | Rating output kw |
Rating speed r/min |
Rating current (380V)A |
Locket current A |
Effi % | Power factor cosφ |
Locket torque | Pull out torque | Inertia overment kg·㎡ |
Noise dB(A) |
Weight kg |
||||
Load | Load | ||||||||||||||
1.00 | 0.75 | 0.50 | 1.00 | 0.75 | 0.50 | ||||||||||
Synchronous speed 1500r/min (4p) | |||||||||||||||
YB3-801-4 | 0.55 | 1390 | 1.57 | 5.0 | 71.0 | 71.5 | 70.2 | 0.75 | 0.68 | 0.55 | 2.4 | 2.3 | 0.006 | 58 | 22 |
YB3-802-4 | 0.75 | 1390 | 2.03 | 5.0 | 73.0 | 74.0 | 72.6 | 0.77 | 0.71 | 0.59 | 2.4 | 2.3 | 0.007 | 58 | 24 |
YB3-90S-4 | 1.1 | 1400 | 2.89 | 6.0 | 75.0 | 76.0 | 74.8 | 0.77 | 0.71 | 0.60 | 2.3 | 2.3 | 0.012 | 61 | 33 |
YB3-90L-4 | 1.5 | 1400 | 3.7 | 6.0 | 78.0 | 79.0 | 77.6 | 0.79 | 0.73 | 0.62 | 2.3 | 2.3 | 0.015 | 61 | 37 |
YB3-100L1-4 | 2.2 | 1420 | 5.16 | 6.0 | 80.0 | 80.5 | 79.6 | 0.81 | 0.76 | 0.65 | 2.3 | 2.4 | 0.031 | 64 | 43 |
YB3-100L2-4 | 3 | 1420 | 6.78 | 6.0 | 82.0 | 83.0 | 81.6 | 0.82 | 0.77 | 0.67 | 2.3 | 2.4 | 0.039 | 64 | 47 |
YB3-112M-4 | 4 | 1440 | 8.82 | 6.0 | 84.0 | 85.0 | 83.6 | 0.82 | 0.77 | 0.67 | 2.3 | 2.4 | 0.059 | 65 | 58 |
YB3-132S-4 | 5.5 | 1440 | 11.6 | 7.0 | 86.0 | 87.0 | 86.9 | 0.84 | 0.79 | 0.69 | 2.3 | 2.4 | 0.113 | 71 | 80 |
YB3-132M-4 | 7.5 | 1440 | 15.4 | 7.0 | 87.0 | 88.0 | 87.8 | 0.85 | 0.81 | 0.73 | 2.3 | 2.4 | 0.167 | 71 | 95 |
YB3-160M-4 | 11 | 1460 | 22.3 | 7.0 | 88.0 | 88.5 | 87.6 | 0.85 | 0.81 | 0.71 | 2.2 | 2.4 | 0.360 | 75 | 150 |
YB3-160L-4 | 15 | 1460 | 30.1 | 7.0 | 89.0 | 89.7 | 88.6 | 0.85 | 0.82 | 0.75 | 2.2 | 2.4 | 0.420 | 75 | 168 |
YB3-180M-4 | 18.5 | 1470 | 36.5 | 7.0 | 90.5 | 90.9 | 90.2 | 0.85 | 0.81 | 0.72 | 2.2 | 2.3 | 0.680 | 76 | 220 |
YB3-180L-4 | 22 | 1470 | 43.1 | 7.0 | 91.2 | 91.6 | 91.0 | 0.85 | 0.82 | 0.73 | 2.2 | 2.3 | 0.072 | 76 | 242 |
YB3-200L-4 | 30 | 1470 | 57.6 | 7.2 | 92.0 | 92.2 | 91.6 | 0.86 | 0.82 | 0.74 | 2.2 | 2.4 | 0.810 | 79 | 335 |
YB3-225S-4 | 37 | 1480 | 69.9 | 7.2 | 92.5 | 92.6 | 92.0 | 0.87 | 0.83 | 0.74 | 2.2 | 2.4 | 1.210 | 81 | 400 |
YB3-225M-4 | 45 | 1480 | 84.7 | 7.2 | 92.8 | 92.8 | 91.4 | 0.87 | 0.83 | 0.75 | 2.2 | 2.4 | 1.850 | 81 | 415 |
YB3-250M-4 | 55 | 1480 | 103.3 | 7.2 | 93.0 | 93.2 | 92.8 | 0.87 | 0.84 | 0.77 | 2.2 | 2.4 | 2.320 | 83 | 560 |
YB3-280S-4 | 75 | 1480 | 139.6 | 7.2 | 93.8 | 93.9 | 93.5 | 0.87 | 0.85 | 0.79 | 2.2 | 2.4 | 2.860 | 86 | 665 |
YB3-280M-4 | 90 | 1485 | 166.8 | 7.2 | 94.2 | 94.2 | 93.6 | 0.87 | 0.85 | 0.78 | 2.2 | 2.4 | 3.340 | 86 | 780 |
YB3-315S-4 | 110 | 1485 | 198.7 | 7.0 | 94.5 | 94.4 | 93.8 | 0.89 | 0.87 | 0.81 | 2.1 | 2.4 | 4.680 | 93 | 1150 |
YB3-315M-4 | 132 | 1485 | 237.7 | 7.0 | 94.8 | 94.7 | 94.2 | 0.89 | 0.88 | 0.84 | 2.1 | 2.4 | 4.960 | 93 | 1200 |
YB3-315L1-4 | 160 | 1485 | 284.3 | 7.0 | 95.0 | 94.9 | 94.4 | 0.90 | 0.88 | 0.83 | 2.1 | 2.4 | 5.220 | 97 | 1320 |
YB3-315L-4 | 185 | 1485 | 328.7 | 7.0 | 95.0 | 94.9 | 94.7 | 0.90 | 0.88 | 0.85 | 2.1 | 2.4 | 5.430 | 97 | 1420 |
YB3-315L2-4 | 200 | 1485 | 354.6 | 7.0 | 95.2 | 95.0 | 94.7 | 0.90 | 0.88 | 0.85 | 2.1 | 2.3 | 5.620 | 97 | 1500 |
YB3-355S1-4 | 185 | 1488 | 328.7 | 7.0 | 95.0 | 94.8 | 94.6 | 0.90 | 0.89 | 0.84 | 2.1 | 2.4 | 6.450 | 97 | 1700 |
YB3-355S2-4 | 200 | 1488 | 354.6 | 7.0 | 95.2 | 95.1 | 94.7 | 0.90 | 0.88 | 0.84 | 2.1 | 2.3 | 6.560 | 97 | 1800 |
YB3-355M1-4 | 220 | 1488 | 390.1 | 7.0 | 95.2 | 95.1 | 94.8 | 0.90 | 0.89 | 0.85 | 2.1 | 2.4 | 6.880 | 101 | 1830 |
YB3-355M2-4 | 250 | 1488 | 441.9 | 7.0 | 95.5 | 95.4 | 95.2 | 0.90 | 0.89 | 0.86 | 2.1 | 2.4 | 7.220 | 101 | 1940 |
YB3-355L1-4 | 280 | 1488 | 494.9 | 7.0 | 95.5 | 95.4 | 95.2 | 0.90 | 0.89 | 0.86 | 2.1 | 2.4 | 7.460 | 101 | 2080 |
YB3-355L2-4 | 315 | 1488 | 556.2 | 7.0 | 95.6 | 95.5 | 95.3 | 0.90 | 0.89 | 0.86 | 2.1 | 2.4 | 7.680 | 101 | 2260 |
Motor technical parameters table | |||||||||||||||
Type | Rating output kw |
Rating speed r/min |
Rating current (380V)A |
Locket current A |
Effi % |
Power factor cosφ |
Locket torque | Pull out torque | Inertia moverment kg·㎡ |
Noise dB(A) |
Weight kg |
||||
Load | Load | ||||||||||||||
1.00 | 0.75 | 0.50 | 1.00 | 0.75 | 0.50 | ||||||||||
Synchronous speed 1000r/min (6p) | |||||||||||||||
YB3-711-6 | 0.18 | 910 | 0.67 | 4.0 | 62.0 | 61.7 | 57.5 | 0.66 | 0.57 | 0.45 | 1.9 | 2.1 | 52 | ||
YB3-712-6 | 0.25 | 910 | 0.89 | 4.0 | 63.0 | 63.0 | 60.0 | 0.68 | 0.59 | 0.46 | 1.9 | 2.1 | 52 | ||
YB3-801-6 | 0.37 | 910 | 1.27 | 4.0 | 63.0 | 63.2 | 60.0 | 0.70 | 0.60 | 0.48 | 1.9 | 2.1 | 54 | ||
YB3-802-6 | 0.55 | 910 | 1.76 | 4.0 | 66.0 | 67.1 | 65.8 | 0.72 | 0.63 | 0.50 | 1.9 | 2.1 | 54 | ||
YB3-90S-6 | 0.75 | 910 | 2.29 | 4.0 | 69.0 | 70.0 | 68.0 | 0.72 | 0.63 | 0.51 | 2.1 | 2.1 | 57 | ||
YB3-90L-6 | 1.1 | 910 | 3.14 | 5.0 | 73.0 | 74.0 | 72.7 | 0.73 | 0.65 | 0.52 | 2.1 | 2.1 | 57 | ||
YB3-100L-6 | 1.5 | 940 | 3.95 | 5.0 | 76.0 | 77.2 | 75.2 | 0.76 | 0.69 | 0.57 | 2.1 | 2.1 | 61 | ||
YB3-112M-6 | 2.2 | 940 | 5.57 | 5.0 | 79.0 | 80.0 | 78.6 | 0.76 | 0.69 | 0.58 | 2.1 | 2.1 | 65 | ||
YB3-132S-6 | 3 | 960 | 7.31 | 6.0 | 81.0 | 83.9 | 83.2 | 0.77 | 0.71 | 0.59 | 2.1 | 2.4 | 69 | ||
YB3-132M1-6 | 4 | 960 | 9.39 | 6.0 | 83.0 | 85.7 | 85.1 | 0.78 | 0.71 | 0.59 | 2.1 | 2.4 | 69 | ||
YB3-132M2-6 | 5.5 | 960 | 12.6 | 6.5 | 85.0 | 86.0 | 85.2 | 0.78 | 0.72 | 0.60 | 2.1 | 2.4 | 69 | ||
YB3-160M-6 | 7.5 | 970 | 16.8 | 6.5 | 86.0 | 86.7 | 85.9 | 0.79 | 0.73 | 0.63 | 2.1 | 2.4 | 0.460 | 73 | 154 |
YB3-160L-6 | 11 | 970 | 24.2 | 6.5 | 87.5 | 88.0 | 87.2 | 0.79 | 0.75 | 0.65 | 2.1 | 2.4 | 0.610 | 73 | 176 |
YB3-180L-6 | 15 | 970 | 31.6 | 7.0 | 89.0 | 89.7 | 88.9 | 0.81 | 0.77 | 0.67 | 2.1 | 2.1 | 1.010 | 73 | 225 |
YB3-200L1-6 | 18.5 | 970 | 37.6 | 7.0 | 90.0 | 90.4 | 89.8 | 0.83 | 0.79 | 0.70 | 2.2 | 2.4 | 1.620 | 76 | 290 |
YB3-200L2-6 | 22 | 970 | 44.7 | 7.0 | 90.0 | 90.5 | 89.7 | 0.83 | 0.79 | 0.70 | 2.2 | 2.4 | 1.840 | 76 | 315 |
YB3-225M-6 | 30 | 980 | 57.6 | 7.0 | 92.0 | 92.4 | 91.8 | 0.86 | 0.83 | 0.76 | 2.1 | 2.4 | 2.430 | 76 | 410 |
YB3-250M-6 | 37 | 980 | 71 | 7.0 | 92.0 | 92.3 | 91.8 | 0.86 | 0.83 | 0.77 | 2.1 | 2.4 | 2.680 | 78 | 525 |
YB3-280S-6 | 45 | 980 | 85.9 | 7.0 | 92.5 | 92.6 | 92.2 | 0.86 | 0.83 | 0.76 | 2.1 | 2.4 | 3.460 | 80 | 635 |
YB3-280M-6 | 55 | 980 | 104.7 | 7.0 | 92.8 | 92.8 | 92.0 | 0.86 | 0.84 | 0.79 | 2.1 | 2.3 | 3.970 | 80 | 730 |
YB3-315S-6 | 75 | 985 | 141.7 | 7.0 | 93.5 | 93.3 | 92.6 | 0.86 | 0.83 | 0.74 | 2.0 | 2.2 | 4.570 | 85 | 1080 |
YB3-315M-6 | 90 | 985 | 169.5 | 7.0 | 93.8 | 93.6 | 93.2 | 0.86 | 0.83 | 0.76 | 2.0 | 2.2 | 4.830 | 85 | 1140 |
YB3-315L1-6 | 110 | 985 | 206.7 | 7.0 | 94.0 | 93.8 | 93.4 | 0.86 | 0.84 | 0.77 | 2.0 | 2.2 | 5.320 | 85 | 1310 |
YB3-315L2-6 | 132 | 985 | 244.7 | 7.0 | 94.2 | 94.0 | 93.6 | 0.87 | 0.85 | 0.78 | 2.0 | 2.2 | 5.950 | 85 | 1400 |
YB3-355S-6 | 160 | 985 | 292.3 | 7.0 | 94.5 | 94.4 | 94.1 | 0.88 | 0.86 | 0.81 | 2.0 | 2.2 | 7.320 | 92 | 1650 |
YB3-355M1-6 | 185 | 985 | 338 | 7.0 | 94.5 | 94.4 | 94.1 | 0.88 | 0.87 | 0.82 | 2.0 | 2.2 | 7.890 | 92 | 1760 |
YB3-355M2-6 | 200 | 985 | 364.6 | 7.0 | 94.7 | 94.6 | 94.3 | 0.88 | 0.87 | 0.82 | 2.0 | 2.2 | 8.170 | 92 | 1970 |
YB3-355L1-6 | 220 | 985 | 401.1 | 7.0 | 94.7 | 94.6 | 94.4 | 0.88 | 0.87 | 0.83 | 2.0 | 2.2 | 8.250 | 92 | 2140 |
YB3-355L2-6 | 250 | 985 | 454.3 | 7.0 | 95.0 | 94.9 | 94.5 | 0.88 | 0.87 | 0.83 | 2.0 | 2.2 | 8.360 | 92 | 2250 |
